施工・加工事例 service profile

機械加工

top

bottom

機械加工

㈱stance.st様 建築模型①

総床面積で約600*400mmくらいのRC住宅の模型です。

建築図面に基づいて、厚紙製のクラフトモデルを作成し、それをもとに屋根・壁・床・窓・門・内装品・・・・のパーツのサイズ計算を行い、それを加工データ化します。
1つずつのパーツをNC彫刻機やマシニングセンターで削り出しカットしたり、柄やデザイン部分はインクジェット出力機でシールを印刷します。


注文住宅の建築前に、お客さまへのプレゼン用に製作しました。

clearBoth
top

bottom

機械加工

細かい植樹や芝生によってよりリアル感を出しています。

clearBoth
top

bottom

機械加工

㈱stance.st様 建築模型②

こちらは建築モデル第2号です。

ホワイトのマットアクリル材で製作しています。

ガレージやシャッター、門のあたりを特に時間をかけて製作しています。

clearBoth
top

bottom

機械加工

アクリル MC加工・メモリ彫刻

透明アクリル板材より6面フライス(研磨工程短縮の為、ダイヤビットにて切削)後にバフ研磨。
穴・ネジ・テーパー部をMC加工後、テーパー部のみバフ研磨により透明度確保。目盛彫刻後に色入れして、完成です。射出成型するほど数量が出ない(~300個程度)ようであれば切削の方が、お得と思います。

※テーパー部は超硬リーマ(特注)にて加工

サイズ:90×35×22mm

clearBoth
top

bottom

機械加工

ベーク マシニング加工

ベークライト(フェノール積層板)製の六角ソケット。自動車整備等で使われる工具の絶縁アダプタ(インシュレーターツール)です。

画面では,わかりにくいですが、六角のソケットサイズを、数字で彫刻してあります。

clearBoth
top

bottom

機械加工

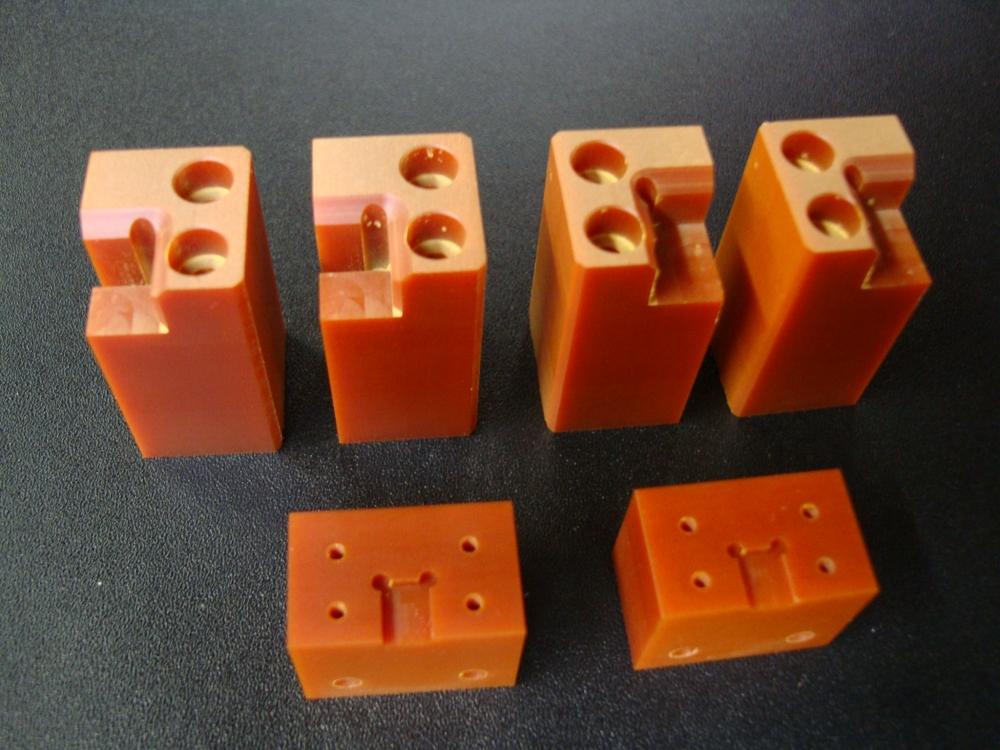

ベーク マシニング加工

弱電関係ベーク材加工部品です。製作数2個4個の少ロット、納期2日にて対応させて頂きました。積層板加工は,割れ・欠けに注意して加工してます。

clearBoth
top

bottom

機械加工

ABS マシニング加工

ABS60t×330×230より、削り出し。図面が無く、現物計測して製作しました。作業時間が見込みより、大幅にかかってしまい、お客様に納期を余計に頂くようになってしまい、御迷惑をかけてしまいました。フル3D加工ではなく、2.5D加工です。

clearBoth
top

bottom

機械加工

銅・真鍮 マシニング加工

無酸素銅及び真鍮小部品加工(1.5×12×8mm)。ネジM1.4、M1.0 加工。
精度0.02mm、バリ処理は、スティック砥石にて、C0.05程度。固定の為専用冶具を製作致しました。
この後、銀メッキ処理をして完成です。

clearBoth
top

bottom

機械加工

アルミ・SUS NC旋盤・マシニング加工

アルミ5052材旋盤+MC加工。当社で最も取り扱いの多い金属のアルミ材です。寸法はもちろんですが、キズ・面取り・エッジ処理に、気を配ってます。

SUS304 L型ブラケット 当社のマシニングセンターは主軸BT30番(FANUC/BROTHER社製)ですが、ステンレス、S45C、SS400、チタン等も加工しております。機械パワーが少ないので、切削量が多い製品ですと、BT40番、50番にはかないませんが、手の平サイズであれば、遜色ないと思います。

clearBoth
top

bottom

機械加工

塩ビ NC旋盤・マシニング加工

汎用プラPVC(塩ビ)加工品。ラッパ状製品は、肉厚1.5mm大径Φ40小径Φ18テーパーに仕上げています。
汎用旋盤にての、力作です。

当製品は切削加工のみですが、塩ビに関しては、溶接、接着、曲げも承っております。

clearBoth
top

bottom

機械加工

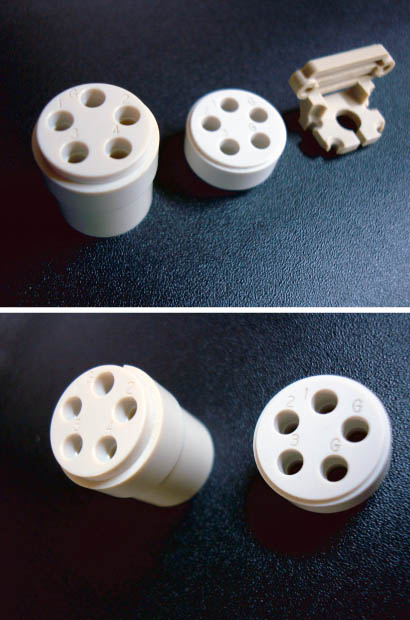

PEEK材 旋盤加工・文字彫刻

エンプラ材加工です、丸製品(真中と左)はPPS材、L型異形状(右)は、PEEK材使用。
何れもガラス無充填。L型製品は、25×20×16mm位と外形は小さいものですが、8工程の作業です。

切削実績がありますエンプラは以下の内容です。
アクリル/PVC/PC/PET/ABS/カイダック/ロア/ベーク /ガラエポ/MCナイロン(901・CDR6)/66ナイロン/POM/PE/PP/UPE/テフロン/ダイフロン/ヨドフロン/PEEK/PPS/ニューライト/PBT/ウルテム/TIポリマー/PVDF


clearBoth
top

bottom

機械加工

SUS303/AL5052材 NC旋盤加工

金属シャフト系製品です。Φ5~120位が得意な寸法です。Dカット、Hカット等は、MCにて追加工致します。

焼き入れ・表面処理は、外部委託にて依頼しており、加工から表面処理等まで一貫して承ります。ぜひご相談下さい。

clearBoth
top

bottom

機械加工

真鍮マシニング加工&クロムメッキ

真鍮25角にクロム1号メッキです。装飾品につき、キズ一切不可。表面1.6S仕上げ後バフ研磨してメッキ処理にだしました。

clearBoth
top

bottom

機械加工

SUS304/ガラエポ材 小径穴加工

同一形状製品、材質違い。65×65×0.5t
SUS/ガラスエポキシにΦ0.75穴を256箇所穴加工。超硬ドリル加工後、超硬リーマー使用。
穴バリは、3M社製のマイクロファインで処理。穴付近に若干ダレが出てしまいましたが、お客様に御了解頂きました。

clearBoth
top

bottom

機械加工

アルミ マシニング・旋盤加工

直径Φ100アルミ5052材中央の5箇所の穴と外周小径穴の位置関係を正確に出す為、外径からMCにてワンチャック加工。裏面は、旋盤にて製作。

clearBoth
top

bottom

機械加工

アクリル透明 マシニング加工/バフ磨き

アクリル加工後バフ研磨製品です。透明度が必要な部品はバフ研磨致します。細かい部分は、液体コンパウンドにて研磨。穴・ネジは磨けません。

ディスプレイ等で使用する大きいアクリルのコグチは、ガスにて溶かして透明に磨く事も有ります。バフより早く仕上がりますが、表面の仕上がりは、
若干ですが黄変します。比較するとバフ研磨の方がきれいです。

またポリカーボネートも、切削すると曇りますが溶剤処理にて、光沢、透明度を出すこともあります。仕上がりは、アクリルより、かなり落ちますが、実験用などで、中が見えればよい程度であれば問題ないと思います。


clearBoth
top

bottom

機械加工

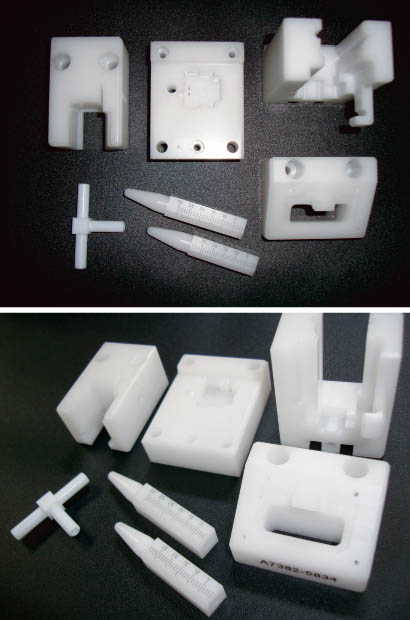

POM(白) マシニング加工

当社で最も多く加工している、プラ材POM(ジュラコン/デルリン等)です。材料の色は写真の白以外に黒もあります。

自動車関係、医療関係、弱電・半導体関係と様々な分野よりご注文頂いております。

受注数量も1ヶ~数百ヶ以上まで承っております。

POM材等の加工は得意としておりますので、特に量産の際は、低コストにてお客様にご満足いただけることと思います。

clearBoth
top

bottom

機械加工

アルミ材 マシニング・旋盤加工

マシニング・旋盤の複合加工。
"T字"と"Dカット"加工してあるものは5052材。
右下の黒っぽく見えるものはSUS304材。
サイズはSUS304加工の外径でΦ30程度です。

ご指示頂ければ、メッキやアルマイトなどの表面処理までおこなって納入いたします。

clearBoth
top

bottom

機械加工

大型塩ビフランジ

板材をマシニングにて外形・止め穴加工したものと、丸棒材を溶接後、旋盤にてネジ・溝加工。

サイズ:最大Φ200×L150mm

clearBoth
top

bottom

機械加工

アルミ5052S材 マシニング加工

板材から1チャックにてマシニング加工。加工精度:±0.02mm

外回りの位置出し用Φ6穴は、精度H7であけています。

サイズ:150mm×150mm×D8mm
